TIA博途V14正式發布 – 通往數字化制造的橋梁

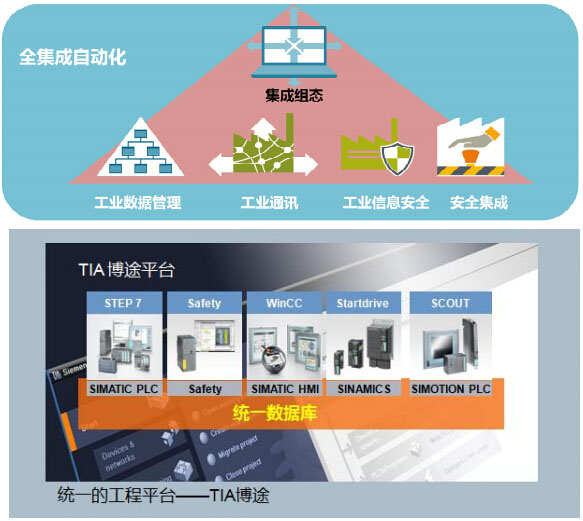

即日起,TIA博途最新版本V14正式發布。TIA博途作為西門子數字化企業軟件套件的重要組成部分,此次在目前的V13 SP1的基礎上提供了大量的功能升級,進一步加強了軟件的易用性及穩定性,完善了西門子助力企業實現數字化制造的解決方案,為闊步邁向工業4.0的宏偉目標打下堅實的基礎。
此次更新主要包括以下內容:
1. SIMATIC STEP 7 V14
2. SIMATIC STEP 7 Safety V14
3. SIMATIC WinCC V14
4. 工業4.0 - TIA博途V14選件包
注意事項:TIA博途V14僅支持從TIA博途V13 SP1版本的項目進行升級,不支持兼容模式。
1. SIMATIC STEP 7 V14(基本版&專業版)
SIMATIC STEP 7 V14版本在保持了V13 SP1特性的基礎之上,又革新了更多強大的組態與編程功能,可以應用于工程組態的每個階段,以適應更加靈活、高效的控制需求。
SIMATIC STEP 7 V14的全新功能概覽為:
· 硬件組態
ü SIMATIC STEP 7 V14可支持S7-1500家族的新成員S7-1500T控制器的組態與編程(通過工藝對象方式)
ü 支持可將高級語言C/C++與STEP 7編程語言進行交互的CPU 1518(F)-4 PN/DPODK控制器的組態與編程
ü 支持CPU 1516pro(F)-2 PN控制器
ü 支持S7-1500F軟控制器
ü 支持在項目樹中可將I/O 設備及其他設備進行分組,以優化系統架構
ü 支持將拓撲視圖中設備的排列方式與網絡視圖進行同步
· 程序編輯器
ü 在梯形圖、功能圖程序中插入SCL程序段
ü 功能塊參數可進行“隱藏”屬性設置
ü 使用SCL進行程序編輯時可通過“域”功能,以加強程序的結構性
ü PLC程序比較功能中,添加了多種過濾選項,用戶可自行設定程序的比較內容(如僅程序段比較、程序段及評論比較等)
· 編程新功能
ü 數組變量長度(如ARRAY[0..5])可以表示為ARRAY[*]
ü 報警和評論的顯示語言增加為最多3種,并可以下載到PLC設備或者在線進行修改
ü 添加“Get_Alarm”功能塊,可讀取S7-1500 CPU報警服務器中的報警信息數據
ü “Trace”記錄數據可通過設置,保存到CPU存儲卡中,并通過Web服務器功能進行軌跡瀏覽
ü 搜索功能升級為“全局搜索”,搜索范圍擴大到整個項目,并可以自定義搜索范圍(如PLC、HMI等)
2. SIMATIC STEP 7 Safety V14(基本版&高級版)
SIMATIC STEP 7 Safety V14(基本版&高級版)支持S7-1200F和S7-1500F的全新特性:
·STEP 7 Safety V14 基本版軟件擴展包,支持對S7-1200F控制器進行參數設置及編程組態等工作
·STEP 7 Safety V14 高級版軟件擴展包,支持對TIA SIMATIC安全控制器家族(S7-1500F,S7-1200F,S7-1500F軟控制器,S7-300F/400F,WinAC-F)進行組態和編程工作
· 支持Fail-safe S7-1200/S7-1500全新擴展的產品系列:CPU 1212F, CPU 1516pro F-2PN,CPU 1518F-4PN/DP ODK, Fail-safe T CPU S7-1517F-3 PN/DP, S7-1500F軟控制器
· “多用戶”功能可應用于fail-safe用戶
· 支持ET200SP的I-Slave-Slave通信
· 達到SIL3/PLe安全等級
· 支持S7-1200F的PROFlsafe通信協議(Firmware v4.2)
· S7 Safety V5.4 SP5 項目可移植到STEP 7 Safety V14高級版
· STEP 7 Safety V14高級版軟件擴展包需要安裝在STEP 7 V14專業版上;STEP 7 Safety
V14基本版軟件擴展包需安裝在STEP 7 V14基本版上
3. SIMATIC WinCC V14
SIMATIC WinCC V14為SIMATIC Panel和PC系統提供了性能卓越的集成化工程平臺。同時,HMI Runtime可視化軟件也包含在SIMATIC WinCC V14中,可支持單用戶與多用戶等多種解決方案。
SIMATIC WinCC V14工程組態軟件
· 支持SIMATIC Panel產品的新成員:KTP400F移動面板,TP700/TP1500精智面板(戶外型)
· 支持工業PC產品的新成員:SIMATIC 277E Nanopanel PC,SIMATIC IPC227E NanoboxPC
· 支持從WinCC flexible 2008 SP2/SP到WinCC V14的項目移植,也支持從WinCC V7.3到WinCC V14的項目移植
SIMATIC WinCC V14 Runtime
· WinCC Runtime 高級版,是基于PC單站系統的單站系統的可視化軟件,服務于簡單、機械設備層級的可視化任務??苫趩斡脩舻慕鉀Q方案,應用于工廠自動化、過程自動化及樓宇自動化等
· WinCC Runtime 專業版,是一種用于構建組態范圍從單站系統到多站系統(包括標準客戶端或Web客戶端)的SCADA 系統。支持 OPC HAD,OPC A&E/OPC XML服務器以及WinCC OLE-DB/OLE-DB等
· 新增加WinCC Runtime高級版16384 PowerTags
· Sm@rtSever選件全新應用于第二代精簡面板;在V14或更高版本中免費應用于精智/移動面板
· 與WinCC專業版連接數增加為最多64
· 支持WinCC WebUX選件

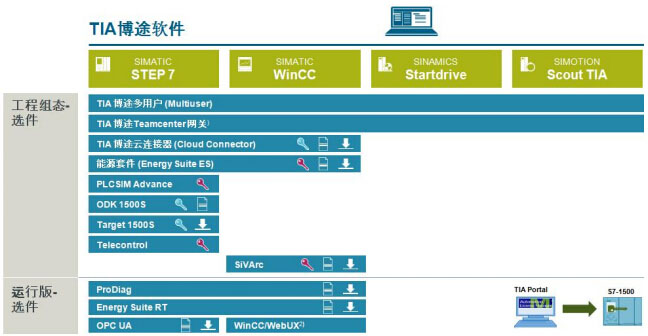

4. 工業4.0 - TIA博途V14選件包
除上述更新之外,TIA博途V14也發布了大量基于工業4.0與數字化制造客戶需求的新選件(options)。
· 使用“多用戶(Multiuser)”功能,實現多人同時并行開發單一項目。其基于系統的同步機制可進行項目的自動同步、輕易整合,將大大降低協調成本
· TIA博途V14的Teamcenter網關,可幫助用戶實現將機械系統、電氣系統和自動化系統的數據在Teamcenter中集中統一管理,保證項目版本的一致性
· 將TIA博途安裝于私有云中,可顯著降低工程平臺的硬件投入,并幫助客戶實現軟件、項目、程序庫的標準化管理。通過TIA博途云連接器(Cloud Connector),可將私有云中的工程項目遠程下載到工廠現場,無需配置編程設備即可進行現場項目的維護工作
· TIA博途V14中集成的能源套件(SIMATIC Energy Suite),將自動生成能管項目程序,實現與能源管理系統 (Energy Manager PRO) 的無縫連接,可隨時掌控能源成本,簡便、高效地進行能源數據記錄,提高數據的透明化,參照 ISO 50001 的標準要求實現節能
· TIA博途V14的高級仿真器 (PLC SIM Advance) ,可幫助客戶實現“辦公室調試”。通過虛擬仿真技術,減少現場的調試時間,增強安全性,降低調試成本
· ODK 1500S支持SIMATIC S7-1500 PLC使用高級語言C / C++開發程序。這些函數庫可以直接從用戶程序中加載和執行
· 通過Target 1500S for Simulink及 ODK 1500S使得在Matlab/Simulink里建模的算法直接生成可在 S7-1518 ODK CPU 運行的代碼。
· 通過“SiVarc”,可自動生成HMI可視化項目,高效、便捷,從而加速項目的開發進度
· ProDiag提供了更加便捷的診斷功能,可自動生成系統診斷信息,方便快速、直觀地進行設備和工廠診斷,并可通過HMI幫助查閱相應程序段
· S7-1500OPC UA選項允許任何第三方設備通過集成在CPU上的OPC UA服務器連接S7-1500
· SIMATIC Energy Suite S7-1500中已包含10個能源控件,用戶還可通過添加能源控件選項包增加能源控件的數量
· WinCC專業版中的WinCC/WebUX,可幫助用戶利用移動的HMI設備通過Internet 或Intranet監控整個工廠產線的運行情況
