SIMATIC S7-1500 /1200家族系列產品更新公告

發布日期:2017-05-03 08:52:33  瀏覽量:

隨著TIA Portal V14的正式發布,SIMATIC S7-1500/ 1200家族從產品線到產品性能都得到了大幅的拓展與升級。這次大規模更新包括:

1.  S7-1500 / ET 200SP家族全線CPU固件V2.0版本更新

2. 正式發布集成中高級運動控制功能的S7-1500 T-CPU

3. 正式發布高防護等級IP65/67 的S7-1500 CPU:ET 200pro CPU

4. 正式發布集成C/C++編程語言的S7-1518 ODK控制器

5. 正式發布集成故障安全功能的S7-1500軟控制器

6. 正式發布小型安全控制器CPU S7-1212FC

1. SIMATIC S7-1500 / ET 200SP CPU 固件V2.0版本正式發布

隨著TIA Portal V14的正式發布,S7-1500 / ET 200SP CPU的固件也發布V2.0版本。新的固件旨在擴展CPU的功能。

注意:所有的FW2.0版本的CPU推薦使用TIA Portal V14進行組態。如需使用TIA Portal V13 SP1來組態FW2.0版本硬件,請在硬件目錄中選擇FW1.8,但所有下述FW2.0新功能將無法使用。

· CPU中集成OPC UA數據訪問服務器,通過OPC UA可以直接獲取CPU中符號和絕對地址的數據 (需要授權)

· 增強的Web Server功能:支持顯示趨勢圖記錄(Trace),支持“在線備份與恢復”項目功能,支持運動控制診斷信息,通過絕對地址可以直接顯示變量變化等等

· 增強的運動控制功能,支持全新運動控制對象(TO): Output Cams, CamTrack ,MeasuringInputs

· 支持多達3種語言的消息文本和注釋下載到中央處理器上

·  MRPD –CPU接口支持用于有計劃復制的介質冗余 (實現無擾動介質冗余)

· CPU集成口支持UDP多播通訊.

· 通過開放式用戶以太網通訊,集成的接口支持DNS (將域名解析成IP地址)

· S7-1500(包括F)編譯時間大大縮短

對于標準型與安全型S7-1500 CPU



· S7-1515(包括F)及以上的CPU支持兩個PROFINET接口。PROFINET X2口支持

PROFINET RT(可用于PROFINET控制器與iDevice 等功能),FW2.0版本之前的CPU中此端口為普通以太網口

· S7-1517(包括F) PROFINET IRT最短更新時間:250μs

· S7-1518(包括F) PROFINET IRT最短更新時間:125μs

· CPUs <= 1513(F) 以及 CPU 1517(F) 所支持的運動控制軸數增加。




對于緊湊型控制器S7-1500C:



· 集成的4路高速數字量輸出(最大頻率100kHz)支持PTO,PWM以及頻率輸出功能

· 集成的數字量與模擬量通道支持值狀態信息功能(質量信息QI)

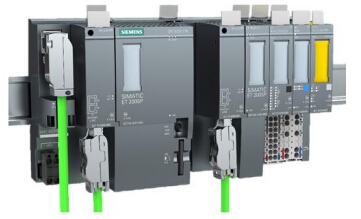

對于分布式控制器ET 200SP CPU:





· 支持ET 200SP CPU機架與ET 200AL模塊直接連接

· 支持以太網卡CP 1542SP-1, CP 1542SP-1 IRC, CP 1543SP-1(ISEC))

· CPU 1512SP支持LC接口的光纖類型總線適配器(BA 2xLC, BA LC/RJ45, BA LC/FC)

· 更多功能請參見相關手冊

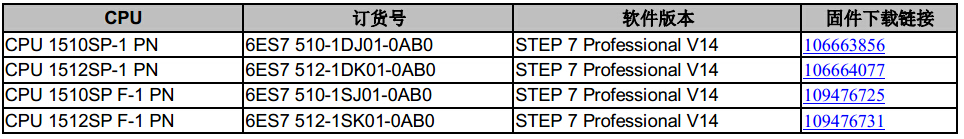

 可升級到 的 FW 2.0 ET 200SP CPU列表如下:

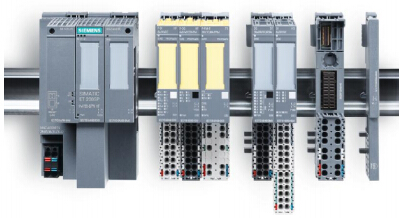

同時,SIMATIC ET 200SP高速型PROFINET接口模塊正式上市

ET 200SP高速型接口模塊 (6ES7155-6AU00-0DN0) 結合最新的S7-1518 FW 2.0控制器可以實現PROFINET系統的最高性能,該接口模塊具有以下特性:

· 性能升級到PROFINET V2.3版本

· PROFNET最短更新時間可達125μs,最快的PROFINET IO產品

· 支持多種總線適配器,包括最遠可達2KM的玻璃光纖

· 支持故障安全

· 支持MRP (介質冗余) 以及MRPD(實現無擾動介質冗余)

· 專為高速應用設計

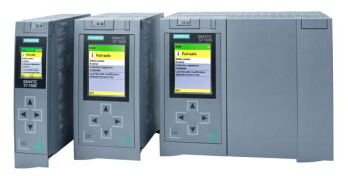

S7-1500 CPU顯示屏通過FW升級,新增以下功能:

· 支持“在線備份與恢復”項目功能,并將數據存儲到CPU存儲卡中

· 通過顯示屏對存儲卡進行格式化

· 對顯示信息進行確認(Acknowledgment)

· 通過絕對地址可以直接顯示變量,

· 顯示CPU中的TIA博途項目名稱

· 激活組態控制,等等



訂貨信息:



想了解更多關于全新FW2.0固件升級的的內容,請參考以下鏈接:https://support.industry.siemens.com/cs/document/109741770



2.全新SIMATIC S7-1500 T-CPU正式發布

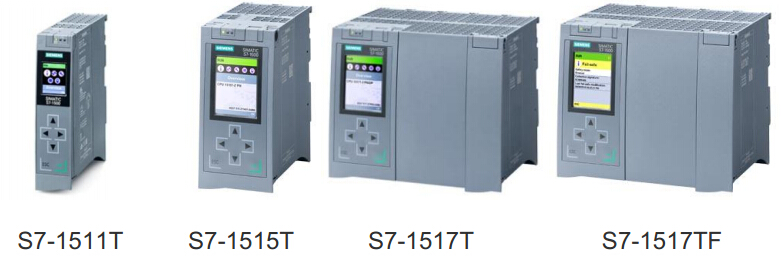

隨著TIA Portal V14和CPU固件V2.0的正式發布,SIMATIC S7-1500高級控制器的產品線得到了進一步的擴充,新增四款全新工藝型CPU,S7-1500 T-CPU。在標準型/安全型CPU功能基礎上,可以實現更多的運動控制功能。

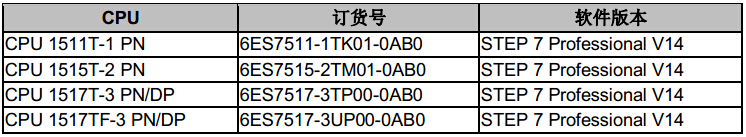

S7-1500 T-CPU列表如下:



注意:S7-1500 T-CPU必須使用TIA博途V14進行編程組態。



擴展的運動控制功能

S7-1500 T-CPU在標準型/安全型CPU功能基礎上,可以實現更多的運動控制功能:

· 絕對同步(指定同步位置)

· 實際值鏈接(主控值來源)

· 主從相位控制

· 凸輪同步

· 凸輪曲線定義

· 最大4個可切換的位置測量回路

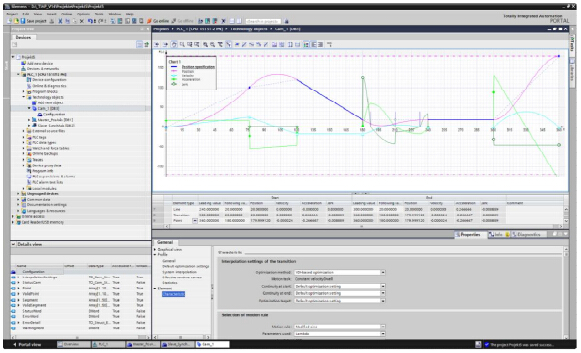

凸輪編輯器





STEP7 Professional提供的凸輪曲線編輯器,具有以下亮點:

· 可集成在TIA Portal中或獨立運行(免費)

· 圖形或表格式輸入

· 根據邊界條件優化曲線段

· 與運行時一致的插補計算

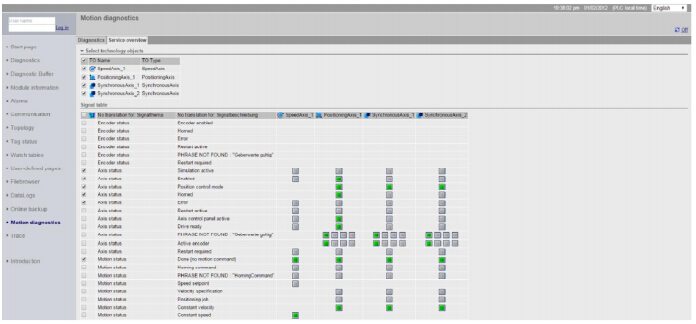

Web server中的運動診斷



通過web server中的標準頁面,無需工程系統和項目文件即可實現:

· 單個/多個工藝對象狀態信息顯示(報警、當前值等)

· 工藝對象參數和系統變量的跟蹤記錄(Trace功能)

· 利用監控表監視和修改變量



想了解更多關于全新S7-1500 T-CPU的信息,請參考以下鏈接:

https://support.industry.siemens.com/cs/document/109742059/



3.高防護等級IP65/67的S7-1500 CPU正式發布

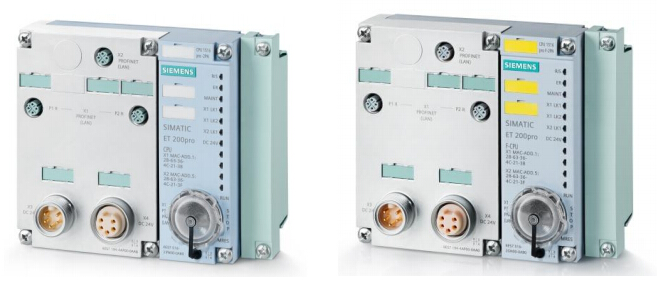

即日起, SIMATIC ET 200pro CPU 1516pro-2 PN和 CPU 1516pro F-2 PN正式上市。新的ET 200pro CPU是基于FW V2.0的 S7-1500 CPU 1516-3 PN/DP,并具有相同的功能特性。




ET 200pro CPU主要特性:

· 功能與S7-1500 CPU 1516-3 PN/DP相同,固件版本 V2.0

· 防護等級IP65/67

· 單站最大配置,16個模塊,1m長,支持目前已有的ET 200pro IO模塊

· 帶有兩個 PROFINET IO 通訊接口

   o X1接口,帶有3個交換機口 (2 x M12, 1 x RJ45)

n  PROFINET RT and IRT

n 可支持連接最多256個IO設備

n 支持介質冗余, MRP和 MRPD

   o X2接口,帶有 1 端口 (1 x M12)

n PROFINET RT

n 最大支持連接32個IO設備

· 開放式以太網通訊 (TCP/IP, UDP, ISO-on-TCP)

·  OPC UA Server (數據訪問) (需要Runtime授權)

· 帶有Web server功能,安全集成,集成工藝功能,集成系統診斷,帶有Trace功能

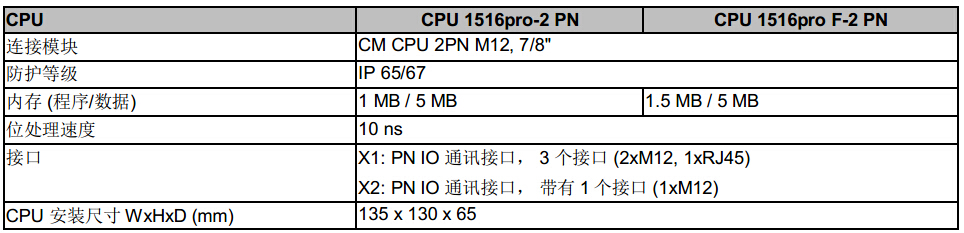

 ET 200pro CPU基本數據:

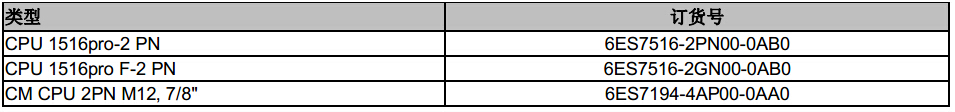

訂貨信息:



想了解更多關于ET 200pro CPU的信息,請參考以下鏈接:

https://support.industry.siemens.com/cs/us/en/view/109741056



4.集成C/C++編程語言的S7-1518 ODK控制器正式發布

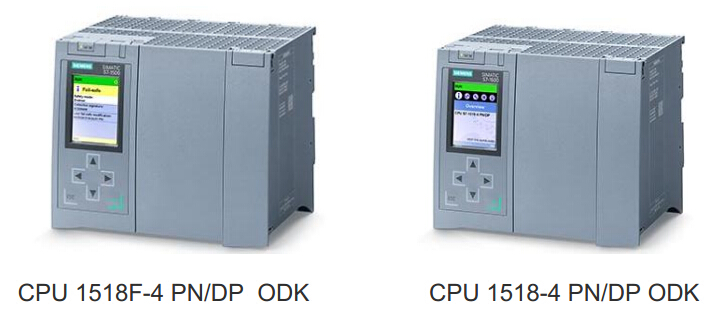

隨著TIA Portal V14的正式發布,SIMATIC S7-1500高級控制器的產品線得到了進一步的擴充,新增兩款可使用C/C++編程的CPU:CPU 1518-4 PN/DP ODK和 CPU 1518F-4PN/DP  ODK。


 S7-1518 ODK CPU列表如下:



注意:S7-1518 ODK CPU必須使用TIA博途V14進行編程組態。



S7-1518 ODK CPU除具有普通S7-1518 CPU的所有功能外,還可以通過ODK 1500S

V2.0使用C/C++編程,通過Target 1500S  for Simulink V1.0及ODK 1500S V2.0使得在Matlab/Simulink里建模的算法直接生成可在S7-1518 ODK CPU運行的代碼。



想了解更多關于全新S7-1518 ODK CPU的信息,請參考以下鏈接:

https://support.industry.siemens.com/cs/ww/en/view/109742209



5.故障安全功能的S7-1500軟控制器正式發布

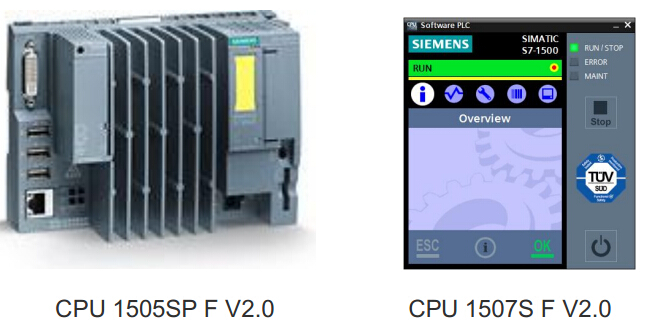

隨著TIA Portal V14的正式發布,SIMATIC S7-1500軟控制器的固件也發布了V2.0版本,同時產品線得到了進一步的擴充,新增兩款集成故障安全的CPU:CPU 1507S F V2.0和CPU 1505SP F V2.0。

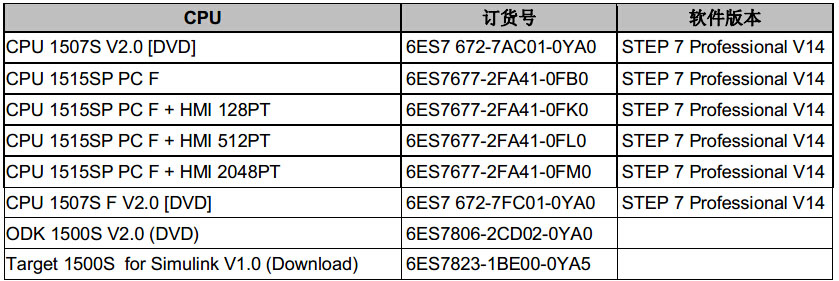

S7-1500軟控制器新產品列表如下:

2016111134030436 (1).jpg

注意:CPU 1507S F V2.0和 CPU 1505SP F V2.0必須使用Step 7 V14及STEP 7 SafetyAdvanced進行編程組態。



CPU 1507S F V2.0僅支持運行在IPC4x7D 和 IPC2x7E上,CPU 1507S V2.0現已可運行在 IPC2x7E上。ODK 1500S V2.0需配合Microsoft Visual C++或Eclipse開發環境使用。CPU 1507S V1.8及ODK 1500S V1.0同時宣布淘汰。



想了解更多關于全新S7-1500軟控制器的信息,請參考以下鏈接:

https://support.industry.siemens.com/cs/us/en/view/109740652

https://support.industry.siemens.com/cs/us/en/view/109740653



6.小型安全控制器CPU S7-1212FC全新發布

隨著TIA Portal V14和CPU固件V2.0的正式發布,所有故障安全型控制器的軟件版本同步升級至V14,硬件產品線也全面升級至V2.0版本。新增加的四款全新故障安全型CPU,包括前面介紹的S7-1507S F軟控制器、高防護等級的分布式安全型CPU S7-1516pro F和基于PC的安全型控制器S7-1515SP PC F,還包括全新的小型安全控制器S7-1212FC,從而進一步豐富了故障安全產品線。

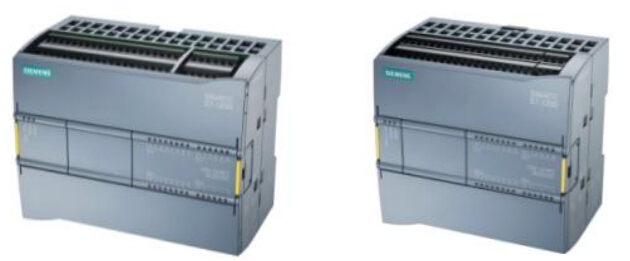

小型控制器S7-1200系列此次發布了兩款CPU – S7-1212 FC DC/DC/RLY和S7-1212 FCDC/DC/DC。它們和所有其他S7-1200FC(S7-1214FC和S7-1215FC)系列產品一樣都支持集成的PROFInet和PROFIsafe網絡擴展。



訂貨信息:

具體性能參數如下:



7.總結

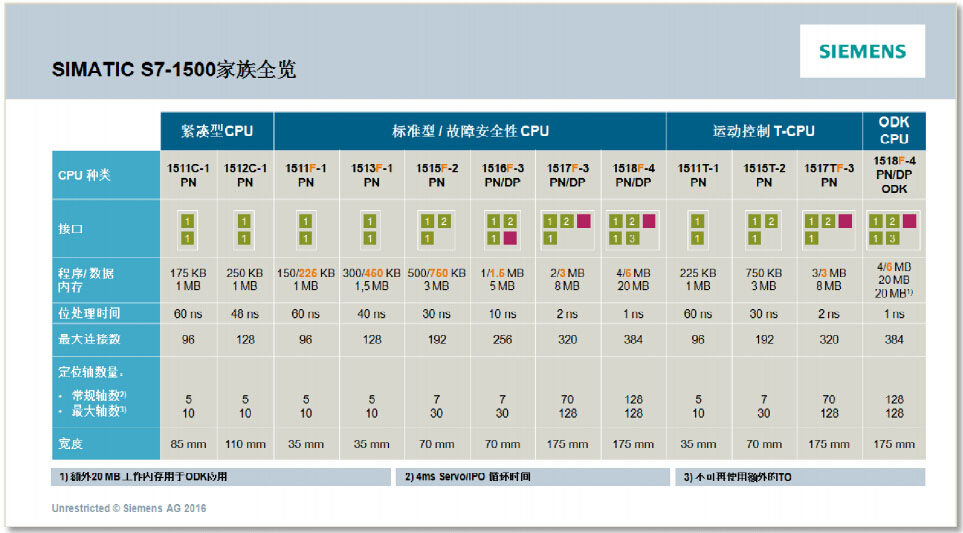

S7-1500是SIMATIC PLC的旗艦產品,隨著此次眾多新CPU產品的發布與固件2.0版本升級,目前S7-1500產品家族種類齊全,可以覆蓋除冗余之外的所有工廠自動化中高端應用。S7-1500結合TIA博途,助力您的企業創造更大的價值。
