V90PN在液壓脹管機中的應用
發布日期：2020-05-12 17:29:49 瀏覽量：
提到脹管，我們基本上都一頭霧水，這是什么？事實上我們當中的大多數人是不了解脹管以及脹管工藝的，但是它在我們的日常生活中扮演著一個非常重要的角色，很多的產品都離不開脹管的使用。
今天來給大家介紹的機型主要應用于管道行業，為管道波紋緩沖管的生產設備。采用西門子的觸摸屏、PLC與V90PN伺服控制器，實現自動脹管的工藝流程。

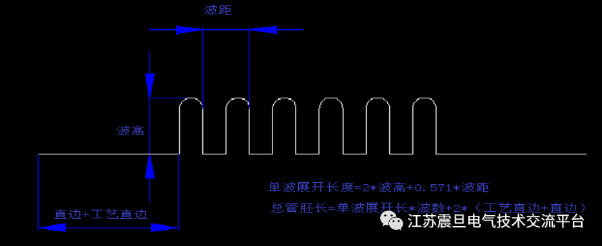

工藝計算

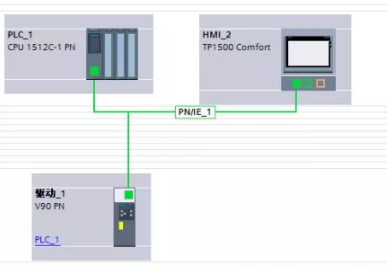

網絡視圖
硬件設備
◆伺服一套
◆TP1200 觸摸屏一套
◆S7-1512CPU 一套
◆拉繩編碼器一個
◆按鈕若干
功能介紹
◆V90PN：用于平臺升降，為脹管結構實現送料
◆拉繩編碼器：用于測量膨脹頭膨脹高度
◆CPU：實現自動脹管控制及執行
◆觸摸屏：人機交互，工藝數據存儲及選擇
功能應用
通過運動工藝對象，組態了位置軸工藝，V90PN 采用1500專用報文105。等時同步的控制方式，實現了位置控制的高精度。驅動控制塊使用便捷高效。
S7-1512C集成式高速計數，通過TIA PROTAL 平臺硬件組態，更便捷。
畫面分享
問題與解決方案
